Как мы за неделю фабрику построили.

Связанный объект: Корпуса «Красного треугольника»

Небольшой фото отчёт о том как построить "резиновую" фабрику... Image


В феврале 2019 года "Информпроект "Треугольник" планирует провести вторую месячную выставку для горожан по истории и продукции завода "Красный треугольник". На этот раз, выставка охватывает весь период существования предприятия и условно будет разделена на три исторические эпохи: "царская", "советская" и "современная". По всем трём эпохам будут представлены, как вполне обыденные экспонаты, так и довольно редкие не демонстрировавшиеся ранее. Мы посчитали, что будет не плохо разнообразить "царский" период небольшой макет - первого проекта фабрики, которая в последствии разрослась до гигантских размеров. В распоряжении проекта имеется большой объём информации по объекту, в т.ч. архитектурной и инженерно-технической, что позволило нам реализовать задумку с макетом максимально точно.

Итак, предлагаю вам оценить этот наш первый опыт картонного макетинга :)

В данной работе мы опирались на три основных документа: план фабрики, чертёж строений и натурный вид. Image
Определившись с примерным масштабом набросали примерные размеры... Image

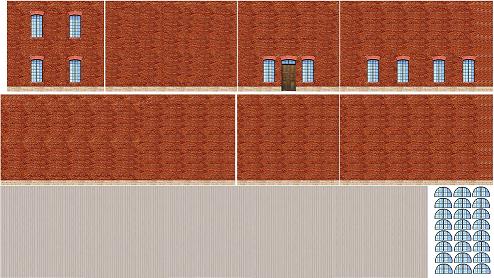

Подготовили распечатки текстур... Image

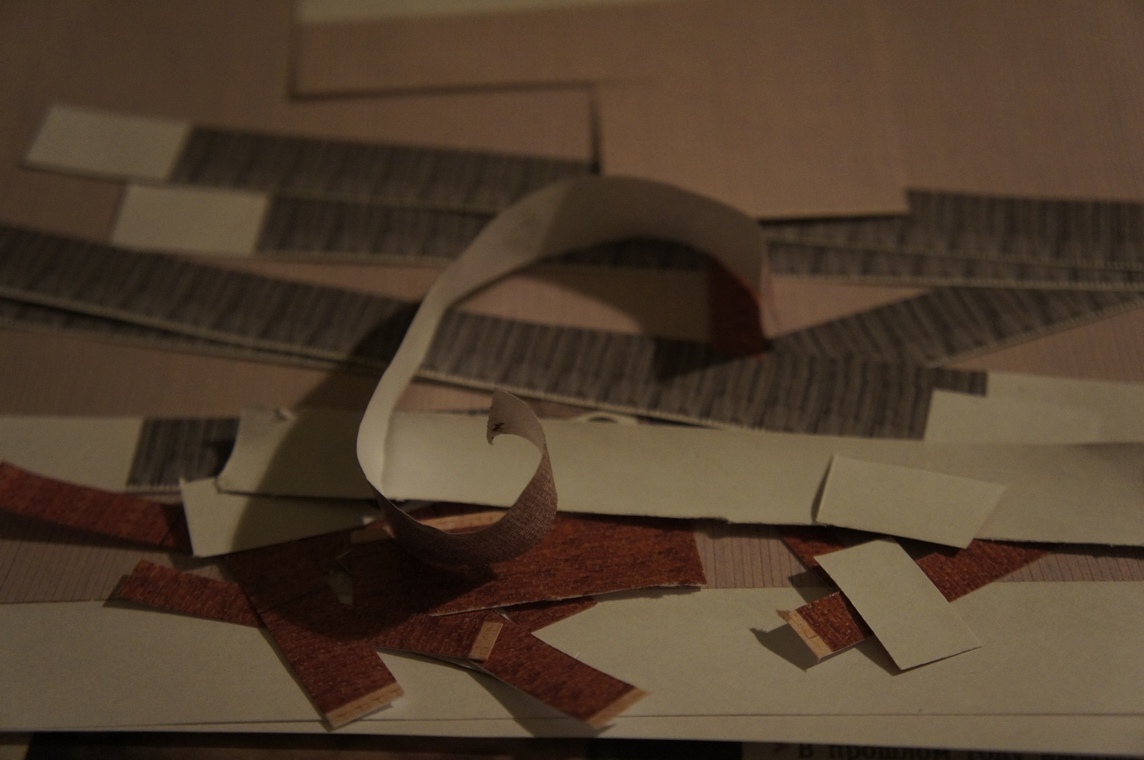

Распечатали и покромсали... Image

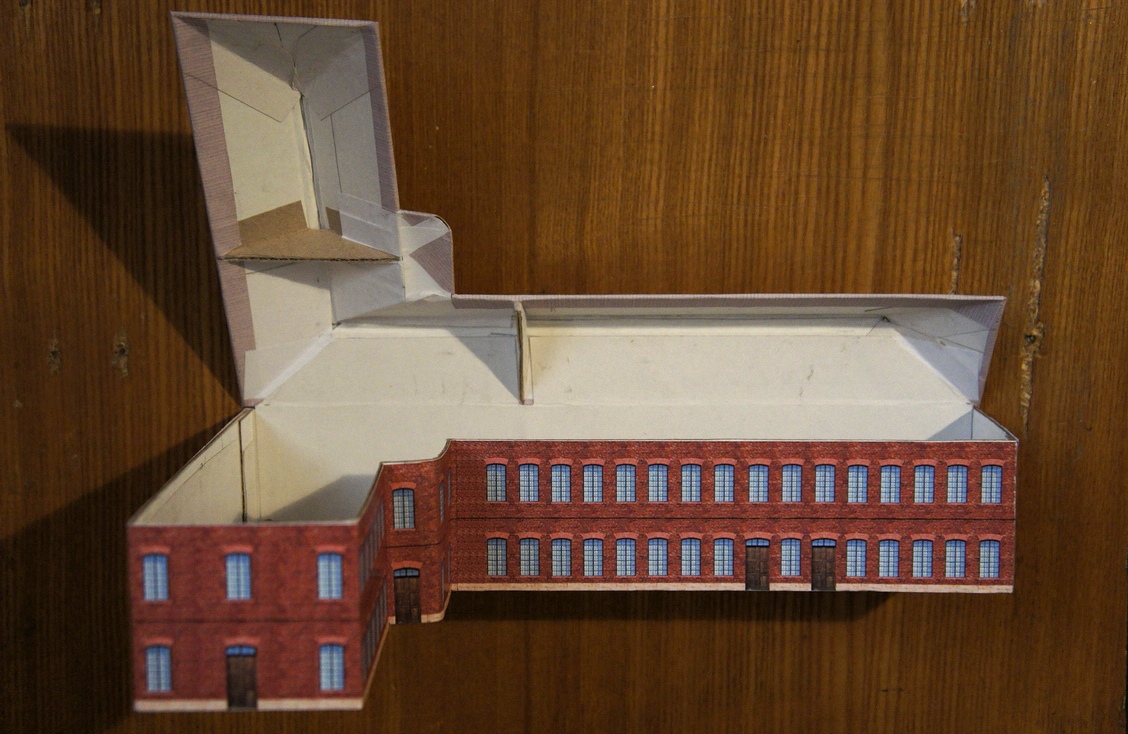

Фоткать процесс увы начал не с самого начала. К этому моменту уже была готова коробка главного корпуса. Прищепками были прихвачены картонные скобы склеивающие стенки коробки с днищем. Image

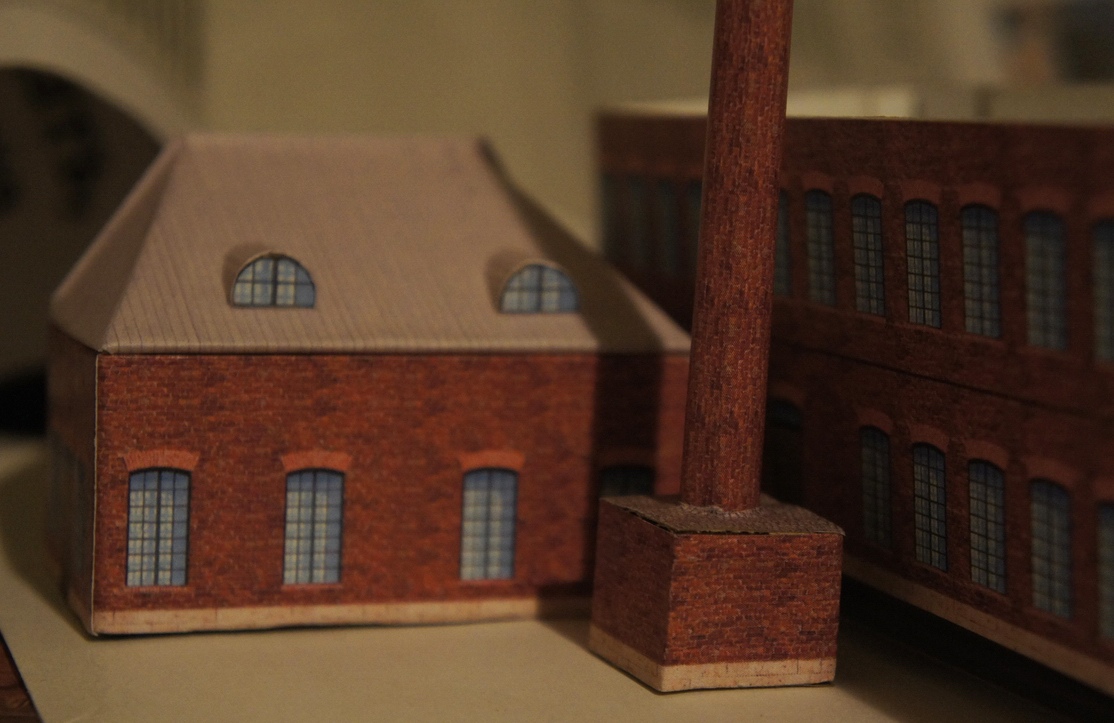

Так же к этому моменту уже был готов маленький домик котельной с печами и дымовая труба. Image
Кстати, макетчики знают, а для остальных поделюсь полезным познанием: если в работе используете тонкую бумагу (например текстуры и т.п.) то лучше использовать клей "карандаш", а не жидкие клеи ПВА и др. Дело в том, что "карандаш" незначительно увлажняет бумагу и поэтому не стягивает и не коробит её, а так же быстро засыхает.

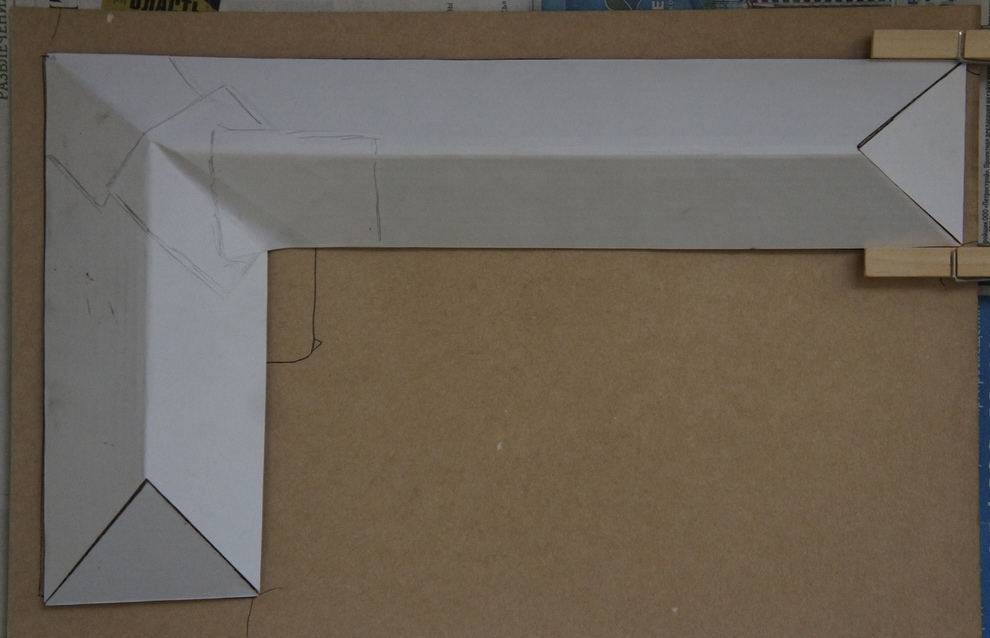

Наиболее трудоёмким был процесс изготовления крыши. Сложная объёмная форма... Делаем её из двух основных элементов и одного маленького. Каждый из элементов сперва по отдельности.Image
После схватывания клея отрезаем лишние концы... Image

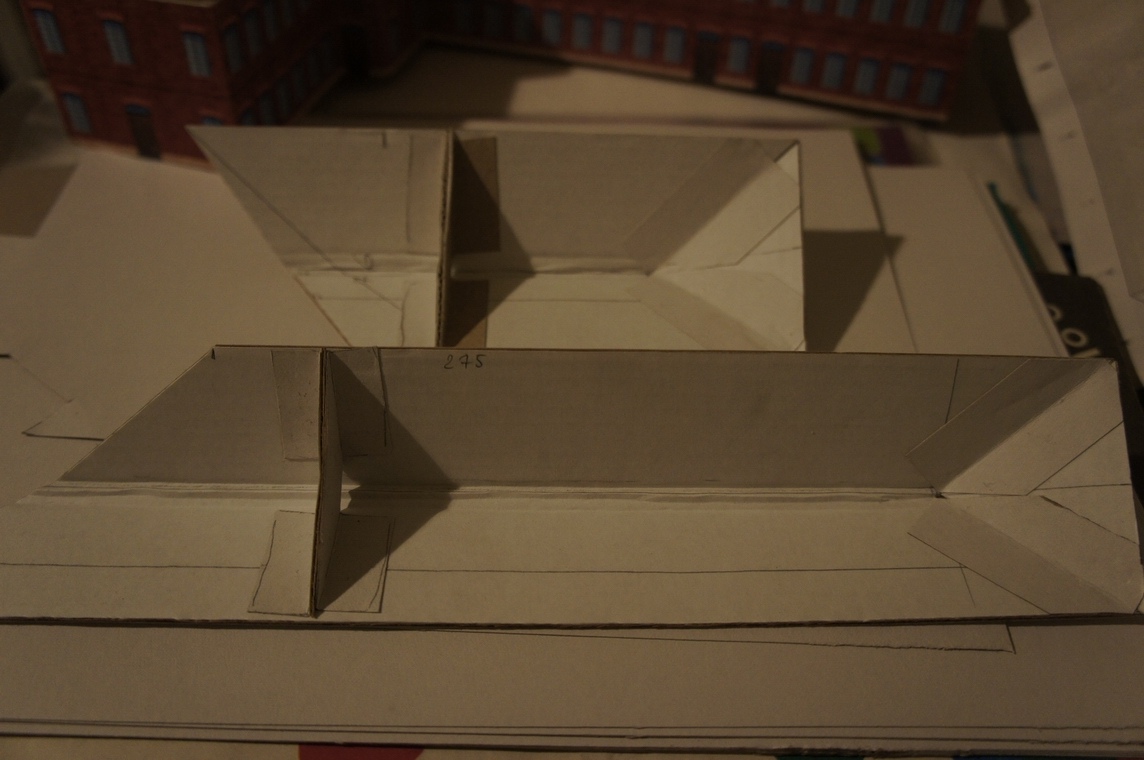

Кроме этого усиливаем жёсткость дополнительными рёбрами. Image
Теперь стыкуем все три элемента в единый монолит.. Image

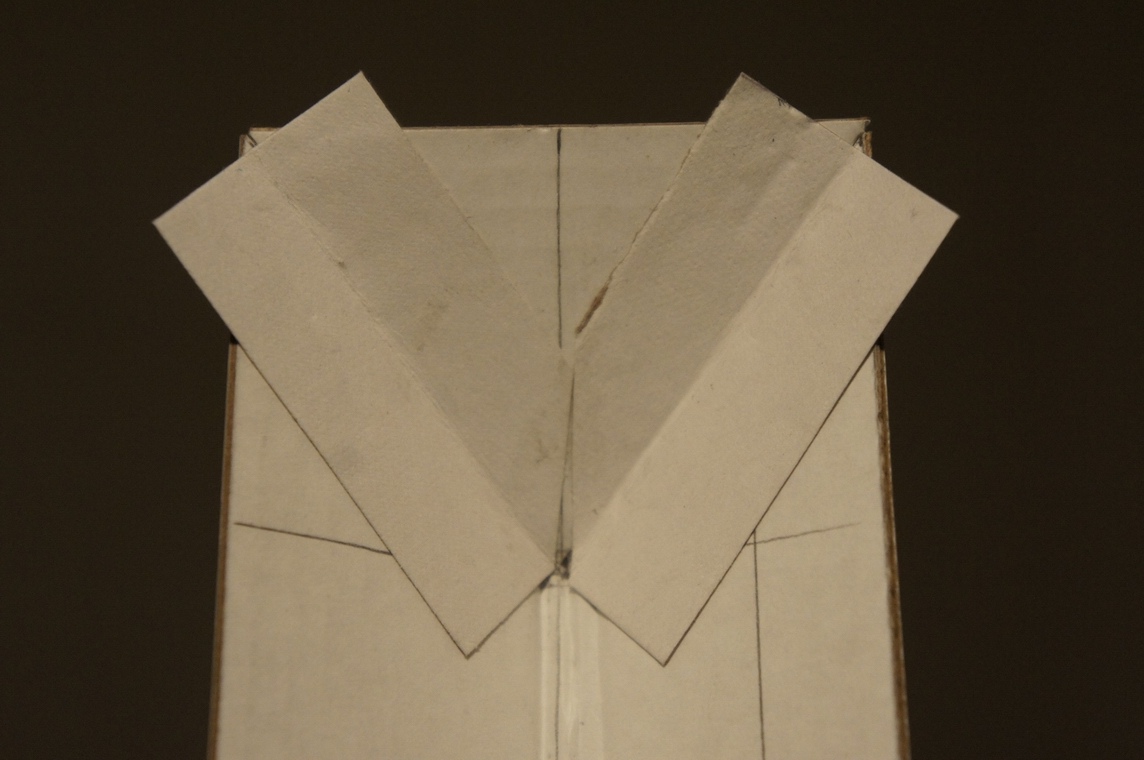

Подклеивая их небольшими заплатами... Image
И с обратной стороны... Image

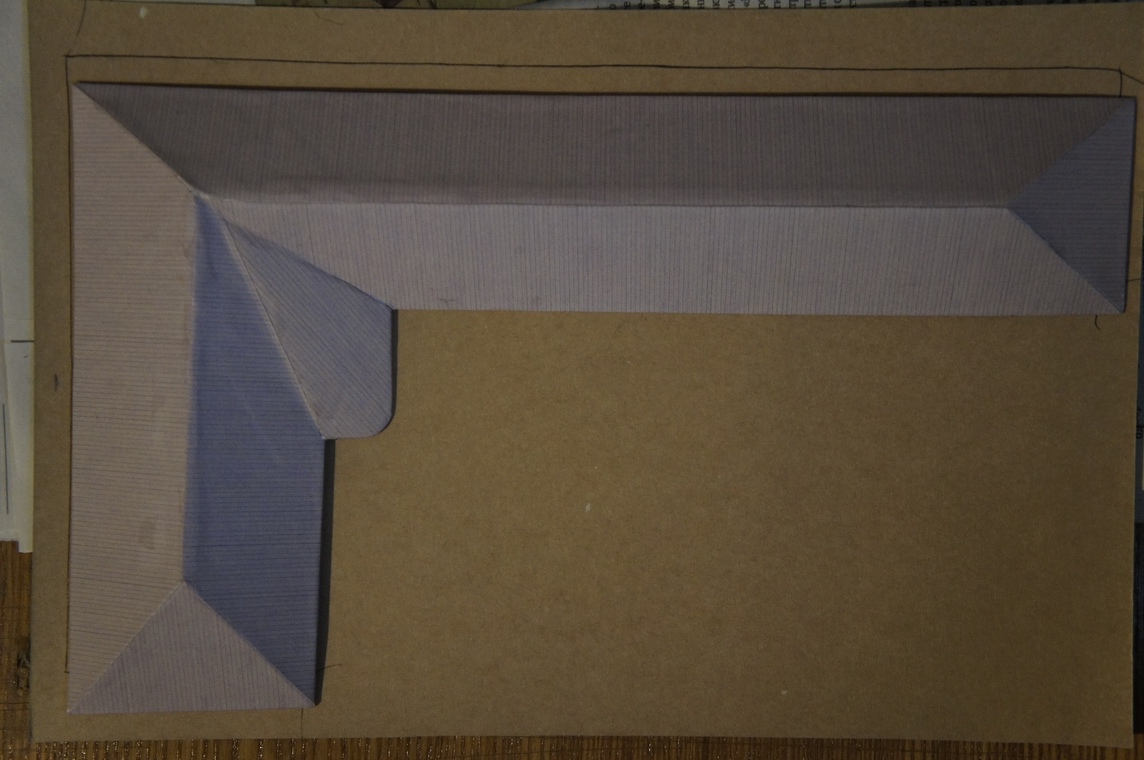

Теперь более приятный процесс наклеивание текстур... Image
Теперь соединяем крышу со стенками корпуса. Решил сделать это забавным способом - по типу коробочки. Склеив самые продолжительные плоскости в стык. Image
А потом просто закрыв крышу как крышку коробки...Image
Однако, из-за того что всё это делалось на глазок, стыковалось не идеально. Притягиваем крышу булавками.Image
После того как крыша наконец то надёжно закреплена. Переходим к её оформлению - световые окошки. Их количество и расположение было определено с прочими чертежами, которыми мы располагаем.

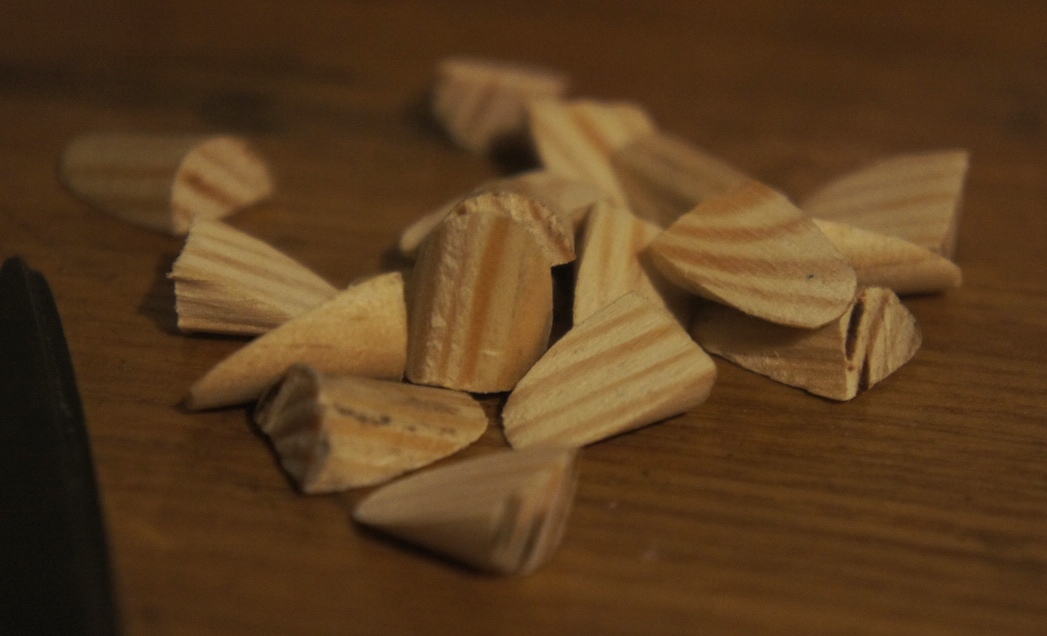

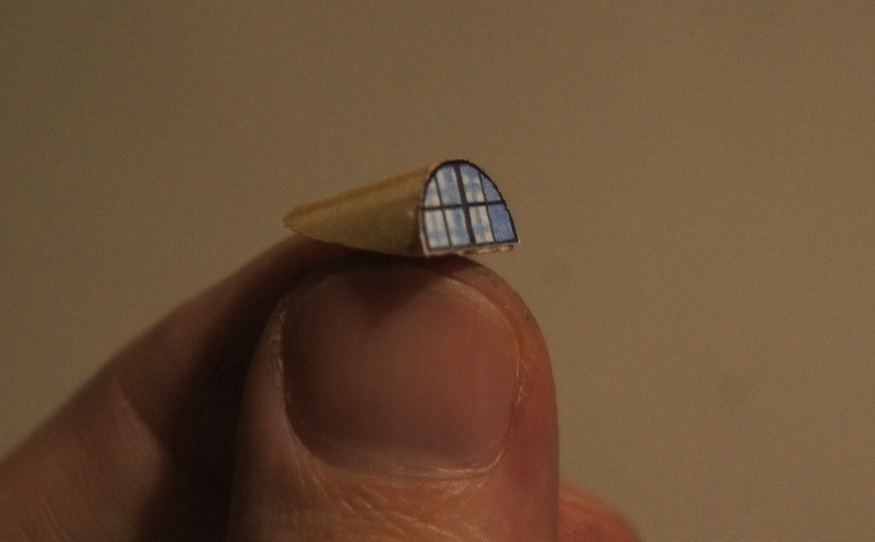

Ох, сколько же мозолей пришлось натереть вышкуривая вручную эти деревянные оправки... Image
И наконец они на месте... Image
У каждого макета есть своя маленькая изюминка. У нас, словно вишенка на торте, стала небольшая печная труба :) Image
Один мазок "карандаша", шлёп и она на месте... Image
Под основание предварительно сделана площадка... Image

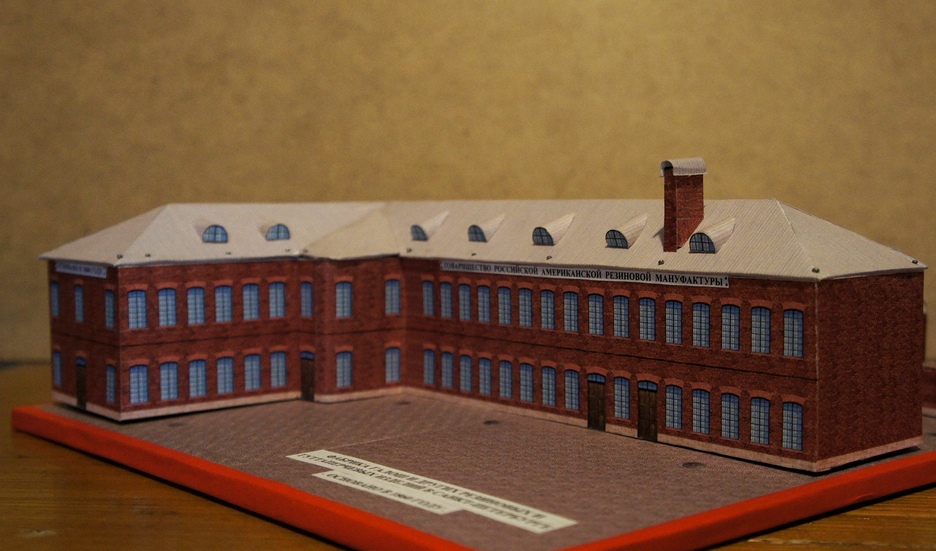

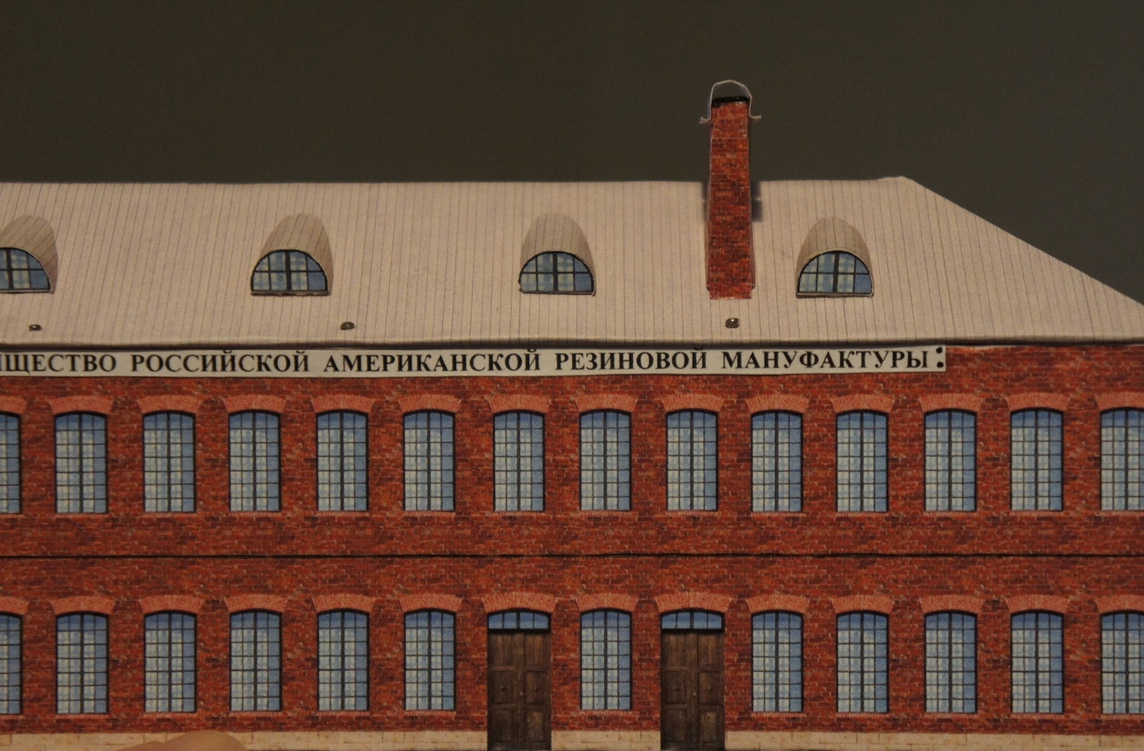

Ну вот и всё. Необходимый минимум готов. Итоговый вариант в сборке (но без жёсткой фиксации к площадке т.к. эта операция будет произведена уже в витрине). Image
Местами конечно получилось криво но надеюсь вам понравилась это небольшая стройка проходившая в 1860 году на берегах Обводного канала в Санкт-Петербурге.
